  简介：铸铁平板是 用于机械行业测试、检验、划线的重要测量工具。为延长铸铁平板的使用寿命，保证使用精度。刮研接触斑点质量是铸铁平板的一项重要技术指标。

      铸铁平板技术规格：JB/T7949-95
      铸铁平板的用途:
      铸铁平板一般用作检定或测试中的基准定位面。检验平板适用于以涂色法检验工作表面的平面度；划线平板适用划线工作；
钢制平板一般用于冷作放样或样板修整。铸铁平板除上述用途外，经压砂后可作研磨工具。
      铸铁平板技术参数资料
     1、铸铁平板工作表面不应有锈迹、划痕、碰伤及其他影响使用的外观缺陷。
     2、铸铁平板应采用细密的灰口铸铁或合金铸铁等材料制造，其工作面硬度应为170～220HB。
     3、铸铁平板相对两个侧面上，应设置有安装手柄、吊环等吊装设施的螺纹孔或圆柱孔。设计吊装位置时应考虑尽量减少因吊装而引起的变动。
     4、铸铁平板工作表面不应有砂孔、气孔、裂纹、夹渣及缩松等铸造缺陷。各种铸造表面应清除型砂、且表面平整，涂漆牢固。各棱边应修钝。
在精度等级低于“00”级的铸铁平板工作面上，对于直径小于15mm的砂允许用相同的材料堵塞，其硬度应低于周围材料的硬度。
在工作面上堵塞的部位应不多于四处，其相互之间的距离应不小于80mm。
     5、铸铁平板应经过去磁和稳定性处理。
     6、铸铁平板应采用细颗料的灰口铸铁或合金铸铁制造。
     7、铸铁平板工作面通常应采用刮削工艺，对采用刮削加工的3级平板工作面，其表面粗糙度Ra的大允许值为5чm。

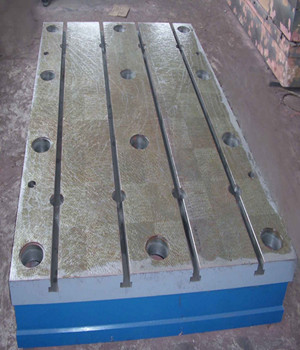

     8、根据用户要求，在铸铁平板工作面上设置螺纹孔或沟槽后，这些部位不应出现高于铸铁平板工作面的凸起现象。
     铸铁平板是 用于机械行业测试、检验、划线的重要测量工具。为延长铸铁平板的使用寿命，保证使用精度。刮研接触斑点质量是铸铁平板的一项重要技术指标。
    铸铁平板在使用时要 行安装调试。然后，把铸铁平板的工作面擦拭干净，在确认没有问题的情况下使用，使用过程中，要注意避免工件和铸铁平板的工作面有过激的碰撞，
防止损坏铸铁平板的工作面；工件的重量 不可以超过铸铁平板的额定载荷，否则会造成工作质量降低，还有可能损坏铸铁平板的结构，甚至会造成铸铁平板变形，使之损坏，无法使用。
