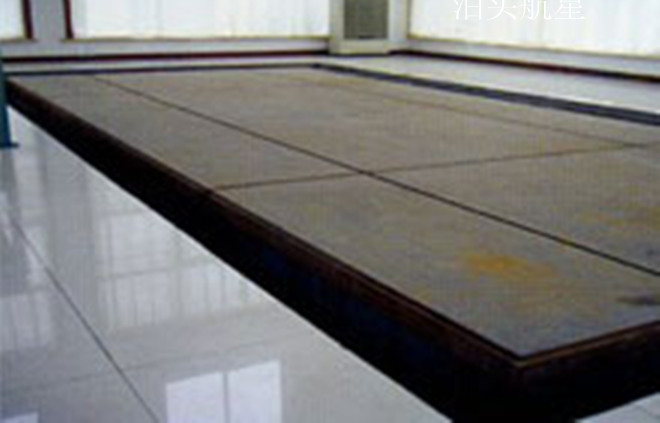

泊头组合平板

产品分类: 产品中心>> 铸铁平板 平台
组合平板主要应用于动力机械设备的装配和调试的平板,在组合平板工作面刻有T形槽,可以固定动力机械设备。根据需求要求较大的平台,可以把多个平板拼装成大型组合平板使用。
订购热线:0317-4580770

  简介:组合平板主要应用于动力机械设备的装配和调试的平板,在组合平板工作面刻有T形槽,可以固定动力机械设备。根据需求要求较大的平台,可以把多个平板拼装成大型组合平板使用。

        组合平板主要是用于大型工装或焊接,装配,检验各种大型机械设备用。单块铸铁组合平板目前的生产水平大只能做到4000*9000,这远远不能满足生产实际需要;因此采用多块组合平板拼接成大型组合平板,以满足生产的需要.
         组合平板一般采用中型规格的单块组合平板拼接:太小的铸铁标准平板和太大的铸铁标准平板均不适合,1000*2000左右大小的铸铁标准平板拼接成几十平米—上千平米的工作量太大;3000*6000的铸铁标准平板做大面积的拼接成本又太高;因此一般采用2000*3000-3000*4000左右的平板,做组合平板组合工装使用,性价比高.
        装配组合平板主要应用于动力机械设备的装配和调试的平板,在组合平板工作面刻有T形槽,可以固定动力机械设备。根据需求要求较大的平台,可以把多个平板拼装成大型组合平板使用。
         组合平板材质为高强度铸铁灰铁200-300,组合平板工作面硬度为HB170-240,经过人工退火600度-700度或自然时效2至3年两道工序处理后,使得该产品的精度 稳定,耐磨性能 趋向良性。
         组合平板规格一般为1000×1000—3000×6000(mm),组合平板也可按用户要求定做或按图纸加工,我厂生产的组合平板精度有保证,完全按照 标准计量检定规程执行,分别有零级、、二级、三级4个等级。
         组合平板均严格按照JB/T7974-99标准制造,产品制成筋板式或箱体式。组合平板工作面有长方型,正方形和圆形。组合平板工作面采用刮研工艺,工作面上可加工V型、T型、U型槽和圆孔、长孔等。组合平板由多块铸铁标准平板组合而成的,主要用于大型工件的各种检测,测量,划线,机械加工,工具车间,机(检)修车间,计量室及度加工的检验,测量和研磨,且能的测量,检验工件的平面度,平直度以及角度的公差值等工作,由于用途需求的不同,单块铸铁标准平板 无法满足工作要求,这时 需要将几块甚至十几块平板进行拼接使用,形成一块 大的组合平板,再对大型工件进行检验,划线,装配,焊接等工作,一般组合平板上都设计有对接口,用来螺栓连接固定。

组合平板规格
(长×宽)mm
组合平板精度等级
1组合平板
2组合平板
3组合平板
组合平板平面度公差(um
1000×1000
20
39
96
1000×1200
20
40
100
1000×1500
24
48
120
1000×2000
26
52
130
1500×2000
28
56
140
1500×2500
32
64
152
1500×3000
?
70
174
2000×3000
?
74
184
2000×4000
?
88
219
2500×3000
?
79
186
2000×4500
?
?
237
2000×5000
?
?
255
2000×6000
?
?
292
3000×6000
?
?
308
