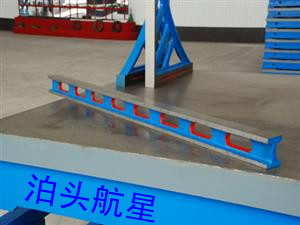

铸铁桥型平尺

产品分类: 产品中心>> 平尺,直角尺
桥型平尺又称作桥型平尺,铸铁桥尺,平行平尺,桥型平尺简称桥尺。桥型平尺按JB/T7977-99标准制造,材质为HT250,形状为拱形桥,只有一个工作面,桥型平尺工作面采用刮研工艺或研磨削工艺,是用来测量工件的直线度和平面度的研具,桥型平尺配合块规,千分尺,水平仪等仪器,主要用于机床导轨的测量研磨和铸铁平板的研磨测量时使用以及机床校验中的不平度和不直度的检验,还适用于设备安装和检修。
订购热线:0317-4580770

  简介:桥型平尺又称作桥型平尺,铸铁桥尺,平行平尺,桥型平尺简称桥尺。桥型平尺按JB/T7977-99标准制造,材质为HT250,形状为拱形桥,只有一个工作面,桥型平尺工作面采用刮研工艺或研磨削工艺,是用来测量工件的直线度和平面度的研具,桥型平尺配合块规,千分尺,水平仪等仪器,主要用于机床导轨的测量研磨和铸铁平板的研磨测量时使用以及机床校验中的不平度和不直度的检验,还适用于设备安装和检修。



        桥型平尺又称作桥型平尺,铸铁桥尺,平行平尺,桥型平尺简称桥尺。桥型平尺按JB/T7977-99标准制造,材质为HT250,形状为拱形桥,只有一个工作面,桥型平尺工作面采用刮研工艺或研磨削工艺,是用来测量工件的直线度和平面度的研具,桥型平尺配合块规,千分尺,水平仪等仪器,主要用于机床导轨的测量研磨和平板平台的研磨测量时使用以及机床校验中的不平度和不直度的检验,还适用于设备安装和检修。使用温度(20±5)℃。
        桥型平尺易于保管,悬挂平放均可,桥型平尺不会因长期平放而影响其直线度、平行度。桥型平尺保存不当易生锈;使用期间不用涂油,长期不使用,存放时涂上薄薄一层一般工业用油,以防止桥型平尺生锈而影响精度。桥型平尺具有平面的尺形量规(见图)。桥型平尺用于以着色法、指示表法检验铸铁平板、长导轨等的平面度,也常用于以光隙法检验工件棱边的直线度。桥型平尺一般用铸铁制造,矩形平尺也有用轴承钢或花岗石制造的。桥型平尺工作面不得有严重影响外观和使用性能的砂孔、气孔、裂纹、夹渣、缩松、划痕、碰伤、锈点等缺陷。桥型平尺应采用细密的灰口铸铁或合金铸铁等材料制造,其工作面硬度应为170~220HB
        桥型平尺规格:(mm)500×50 750×50 1000×50 1600×70 2000×80 2500×90 3000×100 3500×100 4000×110 5000×110 6300×120 8000×120(异型规格桥型平尺可按要求加工制作)

桥型平尺规格mm
桥型平尺侧面对工作面垂直度
桥型平尺工作面直线度或平面度
桥型平尺精度等级um
00
0
1
2
00
0
1
2
500×50
1.5
3
6
12
7
14
30
60
750×50
2
4
8
15
10
20
40
80
1000×50
2.5
5
10
20
12
24
50
100
1600×70
4
7.4
15
30
20
40
80
160
2000×80
5
9
18
36
25
50
100
200
2500×90
6
11
22
44
30
60
120
240
3000×100
7
13
26
52

65
130
260
3500×100

15
30
60

75
150
300
4000×110

17
34
68

85
170
340
