垫铁

产品分类: 产品中心>> 机床垫铁
泊头航星生产各型号垫铁、机床垫铁、调整垫铁、减震垫铁、防震垫铁,垫铁用于各种设备的水平和平行调整,垫铁使设备在运转过程中不发生震动、倾斜,保证机器的良好运转,减少机器磨损,保证设备;
订购热线:0317-4580770

  简介:泊头航星生产各型号垫铁、机床垫铁、调整垫铁、减震垫铁、防震垫铁,垫铁用于各种设备的水平和平行调整,垫铁使设备在运转过程中不发生震动、倾斜,保证机器的良好运转,减少机器磨损,保证设备;

        泊头航星生产各型号垫铁、机床垫铁、调整垫铁、减震垫铁、防震垫铁, 垫铁用于各种设备的水平和平行调整,垫铁使设备在运转过程中不发生震动、倾斜,保证机器的良好运转,减少机器磨损,保证设备;垫铁的 点是:垫铁使用简单、方便、快捷、可根据用户的需要制造垫铁,也可按图纸制作。
        垫铁组布置应符合下列规定:
1、在地脚螺栓两侧各放置一组垫铁,应使垫铁靠近地脚螺栓,当地脚螺栓间距小于300mm时,可在各地脚螺栓的同一侧放置一组垫铁;
2、相邻两垫铁组间距,可根据设备本体重量、底座的结构形式以及载荷分布等具体情况而定,宜为500mm~1000mm;
3、对于带锚板的地脚螺栓两侧的垫铁组,应放置在预留孔的两侧。
4、垫铁表面平整,无氧化皮、飞边等。斜垫铁的斜面粗糙度不得大于Ra25μm,斜度宜为1:20~1:10,对于较高或震动较大的设备采用1:20的斜度为宜。每一组垫铁的小面积,可按公式(1)
A:每一组垫铁的小面积,mm2;
C:系数,宜取1.5~3,一般取2.3;
Q1:设备的质量加在该垫铁组上的载荷,N;
Q2:地脚螺栓拧紧后,分布在该垫铁组上的压力,可取地脚螺栓拧紧后所产生的轴向力,可按附录A选用,N;
n:垫铁组数;
R:基础混凝土单位面积抗压强度,可采用混凝土设计强度,MPa;
d0:地脚螺栓直径,mm;
σ:地脚螺栓抗拉强度N/mm2;
n':地脚螺栓的数量。
(1公斤力=9.8N,1MPa=10公斤力/cm2,1Pa=1N/m2)
         垫铁用于各种设备的平行和水平调整,使设备在运转过程中不发生震动倾斜,保证机器在运转过程中处于水平达到良好的状态,减少了机器磨损,节约了资金和机器部件的 换。垫铁选用方法:按设备原有支承数,参照上表中每个垫铁大承载量选用所需型号。例如C620车床,机床重量2280公斤,机床支承六点,则2280/6=363kg。

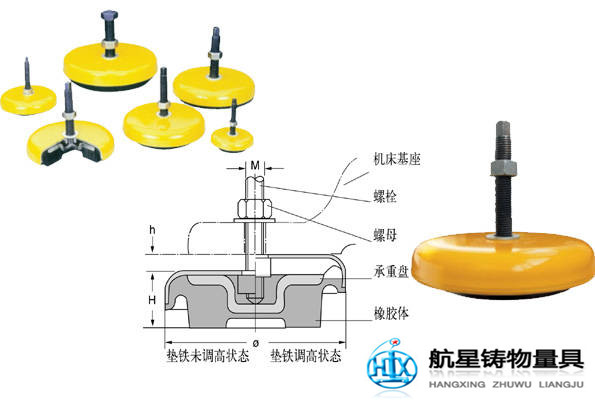

      垫铁作用:安装机床的地甚平面可以量混凝土,也可以是木质的,要求平整结实。安装时,旋出调节螺杆,将机床置于垫铁的负荷盘上,然后从上面旋入螺杆。调整机床导轨水平,顺时针旋动时机床上升,反时针时机床下降,调好后压紧螺母。在机床的安装区域内,如果地基平面的高度差超过本产品的调节范围时,可以在机床与负荷盘间增加垫片。机床防震垫铁橡胶有蠕变现象,待经14天趋向稳定,故要求机床使用14天后再调整一次水平。
