铸铁平板的测量和检定条件

发表时间:2012年08月10日【

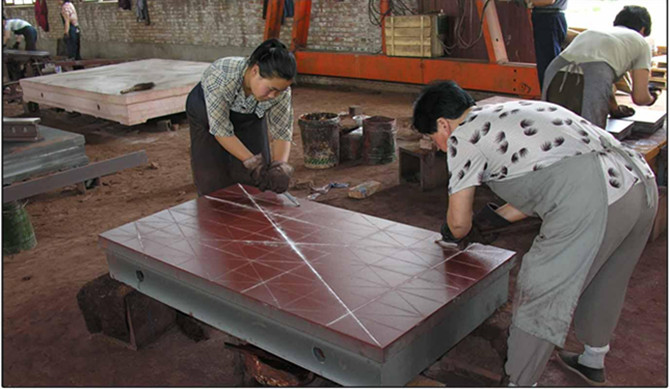

         铸铁平板是用于工件检测或划线的平面基准器具,已 用于制造和测量中。由于在铸铁平板上可以完成许多复杂的空间几何测量,具有快速、准确、简便、经济的优点,因此,铸铁平板受到世界各国的重视。
         铸铁平板的测量和检定条件:
1、铸铁平板的检定项目:
铸铁平板的检定项目和主要的测定工具如图表

序号

检定项目

铸铁平板主要检定工具
铸铁平板检定类别
新制的及理
后铸铁平板
使用中
铸铁平板
1
外观及表面测量

     +
    +
2
工作面及侧面的表明粗糙度
表明粗糙度比较样块或表明粗糙度测量仪
+
3
侧面夹角
分度值为2`的 角度尺
+
4
刮制铸铁平板的接触点
准确度不低于被检测平板的平板或平尺
+
5
铸铁平板工作面得平面度
00级得铸铁平板用分度值不大于0.2``0.114mm/m的自准直仪、电子水平仪
0级铸铁平板用分度值1``0.005mm/m自准直仪、电子水平仪
1级、2级铸铁平板用分度尺为0.01mm/m电子水平仪、合像水平仪
3级铸铁平板用分度值0.02mm/m水平仪
尺寸小余400mm*400mm的研磨平板用0级刀口尺和4级(或2级)量块
+
6
铸铁平板局部工作面平面度
平面波动量检量(00级铸铁平板使用分度值为0.001mm扭簧比较仪,其余准确度级别铸铁平板使用分度值为0.001mm指示表)或同5.
+
注:表中“+”表示应检定;“—”表示不可检定。


2、铸铁平板的检定条件
       铸铁平板检定地点的温度应为在如下表1范围内。
       检定前,检定工具在检定地点平衡温度的时间应不小于4h;被检测铸铁平板在检定地点平衡温度的时间应符合如下表2
       检定条件符合表3规定。
1

铸铁平板准确度等级
温度/°C
温度变化/(°C/h)
00
20±3
≤1
0
20±5
1
2
3
20±8










2

平板规格
≤1600mm*1600mm
1600mm*1600mm
                    平衡温度的时间/h
铸铁平板
≥8
≥12
岩石平板
≥12
≥24
检定平板
≥4

3

检定条件
要求
铸铁平板的调平
检定前,将铸铁平板用水平仪大致调至水平,使铸铁平板的负荷均匀分布于各支点上
检定地点
避免震动

            按照 标准《GB1183—75表面形状和位置公差术语及定义》,不平度误差定义为:包容实际表面且距离为 小的两平行平面间的距离。目前,铸铁平板不平度的测量仪器主要是水平仪或自准直仪等角度量仪。要得到铸铁平板符合GB1183—75 标准定义的“ 小条件”不平度,一般是分两个步骤进行:首先选定一个测量基准面,测出实际表面上各被测点相对此基面的不平度误差值,此值即为原始不平度值;然后,在此基础上进行基面转换,确定评定基面的位置,并求出符合“ 小条件” 的不平度。测量基准平面的选定有三点法(以被测平面上相隔 远的三点组成测量基面)和对角线法(以通过实际表面的一根对角线且平行于另一根对角线的理想平面作为测量基面)等。由于“应送检部门的要求,对于一般精度的铸铁平板为减少检定工作量,允许采用对角线法捡定铸铁平板的不平度误差”,因此,对于一般精度的铸铁平板检定,在用对角线法取得原始不平度后,即可用原始不平度作为平板的检定结果。用原始不平度评定合格的铸铁平板工作面,用“ 小条件”法评定也必定是合格的。对于高精度铸铁平板的检定或仲裁性检定,需要按“ 小条件”评定铸铁平板精度。
