航星铸物量具常用装配量具-平尺
1、平尺的作用及种类
平尺是具有平面的尺形量规,平尺主要用作导轨的刮研和测量的基准。以着色法、指示表法检验平板、长导轨等的平面度,也常用于以光隙法检验工件棱边的直线度。

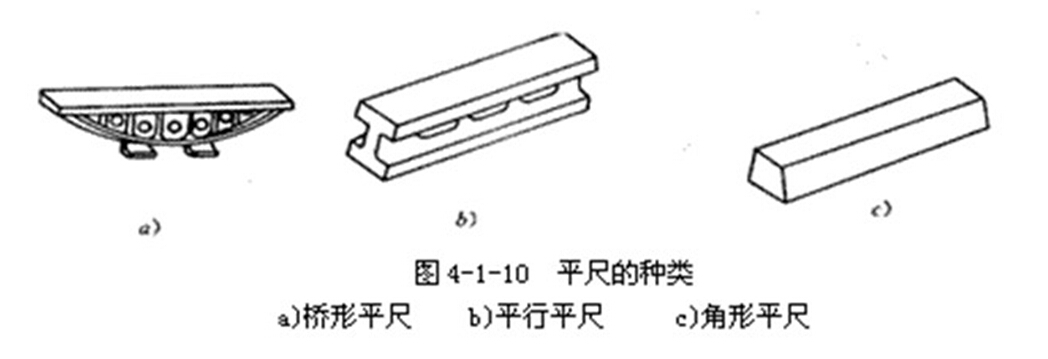

平尺一般用铸铁制造,经加工和热处理以消除内应力。工作面要刮削至25点/25×25mm2(1级平尺)或20点/25×25mm2(2级平尺),矩形平尺也有用轴承钢或花岗石制造的。平尺有桥形平尺、平行平尺和角度平尺三种,如图4-1-10所示。
(1)桥型平尺简称桥尺,桥形平尺上表面为工作面,用来刮研或测量机床导轨。按JB/T7977-99标准制造,材料HT250,工作面采用刮研工艺,使用温度(20+-5)℃.
(2)平行平尺有两个互相平行的工面,平行平尺按 JB/T7977-99标准制造,材料HT250,平行平尺工作面采用刮研或磨削工艺,平行平尺用于机床检验中检验不平度和不直度两个工作面是配合块规,千分尺,水平 仪等仪器检验,不同高度,两导轨的平行和不连接导轨的水平,并可以配合 直角尺,检验只用 直角尺无法检验的两机件的垂直度的量具,平行平尺还适用于设备安装和检查。
铸铁平行平尺的规格:500×35mm 750×40mm 1000×50mm 1500×70mm 2000×90mm 2500×90mm 3000×100mm 3500×100mm 4000×100mm
(3)角度平尺用来检查燕尾导轨。角度平尺分为凸、凹两种形式。角度平尺规格:(mm) 500凹 500凸 750凹 750凸 1000凹 1000凸 1500凹 1500凸.角度平尺角度为:45度、50度、55度、60度。现在用户使用中主要以55度角度平尺为普遍.。
2、平尺拉表法测量工作台表面平面度误差
如图4-1-11所示,把平尺按照要求测量的方向,安放在等高垫铁上。然后, 可以直接用千分表测量装配平台工作面,在测量方向上相对平的直线度误差。后,把其中的大值可作为被测装配平台台面的平面度误差。测量中,若有必要也可以在千分表头下垫一块量块,以提高测量的准确性。
