T型槽平板如何使用垫铁安装
T型槽平板使用垫铁安装方法解读:

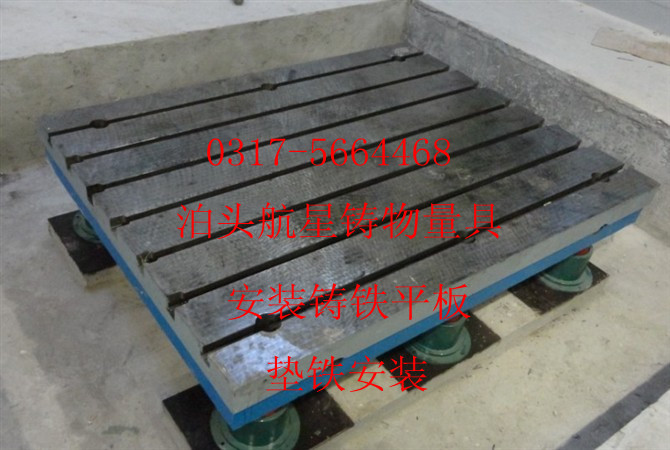

T型槽平板调至水平、负荷均匀分布于各支点上。环境温度(20±5)℃。使用时应避免振动。T型槽平板采用垫铁安装的优点,安装快捷、移动方便。

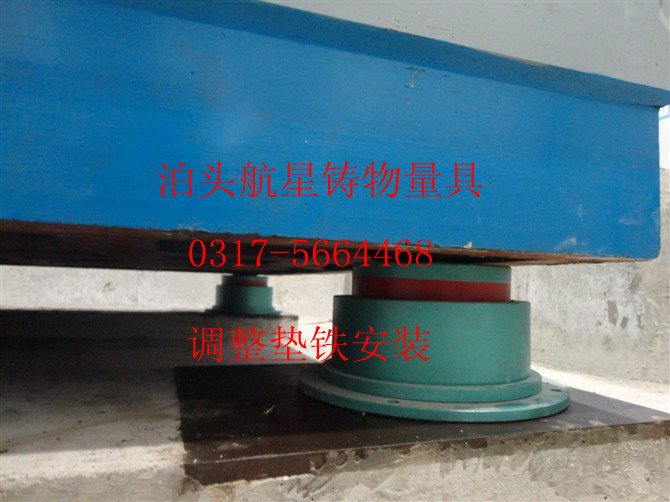

垫铁。在设备底座下安放垫铁组,通过对垫铁组厚度的调整,使设备达到安装要求的标高和水平,同时便于二次灌浆,使设备底座各部分都能与基础充分接触,并使基础均匀承受机器设备的重量及运转过程中产生的力。
① 垫铁的分类及适用范围。矩形垫铁(又名平垫铁)用于承受主要负荷和较强连续振动的设备;斜垫铁(又名斜插式垫铁)大多用于不承受主要负荷(主要负荷基本上由灌浆层承受)的部位,斜垫铁下应有平垫铁;开口垫铁常以支座形式安装在金属结构或地平面上,并且是支撑面积较小的情况,其设备由两个以上底脚支撑;钩头成对斜垫铁。
②垫铁放置应符合以下要求:每个地脚螺栓通常至少应放置一组垫铁。不承受主要负荷的垫铁组,只使用平垫铁和一块斜垫铁即可;承受主要负荷的垫铁组,应使用成对斜垫铁,找平后用电焊焊牢;承受主要负荷且在设备运行时产生较强连续振动时,垫铁组不能采用斜垫铁,只能采用平垫铁。每组垫铁总数一般不得超过3块,在垫铁组中,厚垫铁放在下面,薄垫铁放在上面, 薄的安放在中间。
