灰铁铸件立体划线方法及工具
根据图线要求，在灰铁铸件毛坯或半成品上划出加工图形或加工界线的操作称为划线。
一. 灰铁铸件划线的作用
1.明确地表示出灰铁铸件加工余量、加工位置或划出加工位置的找正线，使加工灰铁铸件或安装灰铁铸件有所依据。
2.借划线来检查灰铁铸件毛坯的形状和尺寸，避免不合格的灰铁铸件毛坯投入机械加工而造成的浪费。
3.通过划线使灰铁铸件加工余量合理分配(又称借料)，从而保证灰铁铸件加工免出或少出废品。
二.划线的种类

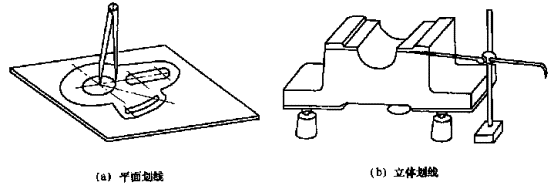

1.平面划线 — 在灰铁铸件的一个平面上划线，如图11-3所示。
图11-3 在灰铁铸件的一个平面上划线
2、立体划线 — 在灰铁铸件的长、宽、高三个互相垂直的平面上或其它倾斜方向上划线，如图11-4所示。
划线要求线条清晰，尺寸准确。如划线错误，将会导致灰铁铸件报废。由于划出的线条有一定宽度，划线误差约为0.25～0.5mm，故通常不能以划线来确定后尺寸，还是在加工过程中需依靠测量来控制尺寸精度。
三、划线工具及应用
1、划线平板 — 划线平板是划线的主要基准工具，它是用铸铁经过精细加工制成的。划线平板的基准平面平直、光滑、结构牢固、背面有若干肋板，如图11-5所示。
图11-5 划线平板
划线平板应平稳放置，保持水平，以便稳定支承灰铁铸件。划线平板使用部位要均匀，以免局部磨损；要防止碰撞和锤击，以免降低准确度；应注意表面清洁，长期不用时应涂油防锈和加盖木板防护。
2、千斤顶 — 千斤顶是在平板上用以支承灰铁铸件的部件，如图11-6a所示。用千斤顶支承工件平面如图11-6b所示。
通常千斤顶是3个一组使用，其高度可以调整，以便找正工件。
图11-6 千斤顶
3、V形铁 — V形铁是在划线平板上用以支承灰铁铸件的。灰铁铸件的圆柱面用V形铁支承,要使工件轴线与划线平板平行，如图11-7所示。
图11-7 V形铁支承工件找
4、方箱 — 方箱是用铸铁制成的空心立方体，六面都经过精加工，相邻平面互相垂直，相对平面互相平行，如图11-8所示。方箱上设有V形槽和压紧装置，通过翻转方箱便可把灰铁铸件上互相垂直的线在一次安装中全部划出来。
图11-8 方箱上划线

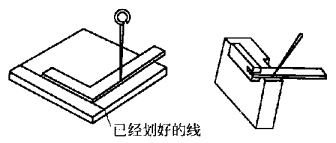

5、直角尺 — 直角尺的两边呈的直角。直角尺有两种类型，图11-9a为扁直角尺，用于平面划线中划垂直线；图11-9b为宽度直角尺，用在立体的划线中划垂直线或找正垂直面。
图11-9 直角尺及应用
6、划针 — 划针是在灰铁铸件上划线的基本工具。划针的形状及应用如图11-10所示。
图11-10 划针及应用

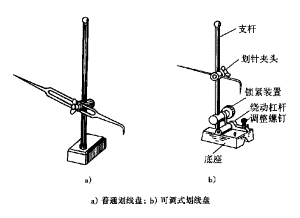

7、划针盘 — 划针盘是用于立体划线和找正灰铁铸件位置用的工具。有普通划针盘和可调划针盘两种形式，如图11-11所示。调节划针高度，在划线平板上移动划针盘，即可在灰铁铸件上划出与划线平板平行的线来。
图11-11 划针盘及应用
8、划规 — 划规可用于划圆、量取尺寸和等分线段，如图11-12所示。
a)普通划规 b)弹簧划规
图11-12 划规
9、划卡 — 划卡又称单脚规，用以确定轴及孔位置，也可用来划平行线，如图11-12所示。
图11-12 划卡
10、高度游标尺 — 高度游标尺是工具，既可测量高度，又可用于半成品的划线，但不可对灰铁铸件毛坯划线，以防损坏硬质合金划线脚，如图11-13所示。
11、样冲 — 划出的线条在加工过程中容易被擦去，故要在划好的线段上用样冲打出小而分布均匀的样冲眼，如图11-14所示。钻孔前的圆心也要打样冲眼，以便钻头定位，如图11-15所示为样冲及其使用方法。
图11-14 样冲眼的作用
图11-15 样冲及使用方法
四、划线基准

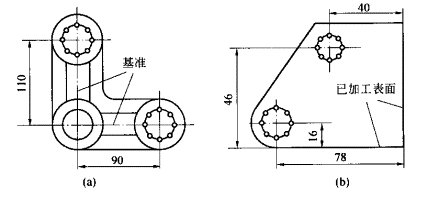

基准是灰铁铸件上用来确定点、线、面位置的依据。作为划线依据的基准称为划线基准。一般可以选重要孔的线或已加工面作划线基准，如图11-16所示。
图11-16 划线基准
五、平面划线

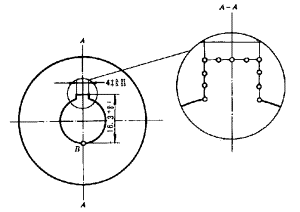

平面划线与机械制图相似，所不同的是前者使用划线工具。图11-17是在齿坯上划键槽的示例。它属于半成品划线，其步骤如下：
(1)先划出基准线A-A；
(2)在A-A线两边间隔2mm划出两条平行线，为键槽宽度界线；
(3)从B点量取16.3mm划与A-A线的垂直线，为键槽的深度界线；
(4)校对尺寸无误后，打上样冲眼；
图11-17 平面划线（齿坯上划键槽）
六、立体划线 立体划线的准备工作及注意事项：
(1) 灰铁铸件在划线前需清理，除去残留型砂及氧化皮，划线部位 应仔细清理，以便划出的线条明显、清晰。
(2)对照图纸，检查灰铁铸件及半成品尺寸和质量，剔除不合格件。
(3)划线表面需涂上一层薄而均匀的涂料，毛坯面用大白浆；已加工面用紫色涂料(龙胆紫加虫胶和酒精)或绿色涂料(孔雀绿加虫胶和酒精)。
(4)用铅块或木块堵孔，以便确定孔的。
(5) 灰铁铸件支承要牢固、稳当，以防滑倒或移动。
(6)在一次支承中，应把需要划出的平行线划全，以免补划时费工、费时及造成误差。
(7)应注意划线工具的正确使用，爱护工具。
图11-18所示为轴承座的立体划线方法。它属于毛坯划线。划线步骤如图11-18（b～f）所示。
a)轴承座零件图
b)根据孔及上平面调节千斤顶，使工件水平
c)划底面加工线和大孔的水平线
d)转900．用角尺找正．划大孔的垂直线 及螺钉孔线
e)再翻900，用直尺两个方向找正划螺钉孔、
f)打样冲眼 另一方向的线及大端面加工线
图11-18 轴承座的立体划线
